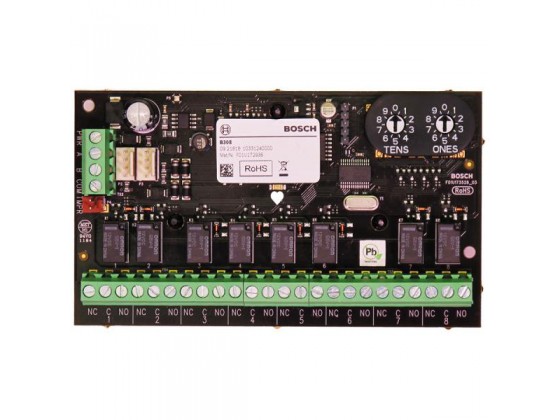

B308 八路输出扩展模块
型号:B308-CHI
规格:8路输出模块
产品简介：8 路输出模块提供 8 个可编程输出。每个继电器均提供干触点开关，额定值为 1.0 A、5-24 VDC。通过板载螺丝端子连接访问输出。
系统概述
B308 8 路输出模块提供 8个可编程输出。每个继电器均提供干触点开关，额定值为 1.0 A、5-24 VDC。通过板载螺丝 端子连接访问输出。
B308 与 SDI2 总线兼容。板载开关用于指定模块地址。报警主机编程将确定对特定事件的输出响应。
B308 接收来自报警主机的串行数据并激活输出以响应报警主机状况和设置。可从键盘进行编程对输出进行远程控制。
功能
输出继电器每个输出均提供常开和常闭输出。可在报警主机编程时配置 输出以指示系统事件。
主要规格
| 尺寸 | 2.9 英寸 x 5.0 英寸 x 0.60 英寸（7.35 厘米 x 12.7 厘米 x 1.5 厘米） |
| 重量 | 5 盎司（0.14 公斤） |
| 相对湿度 | +32°C (+90°F) 时为 5% 至 93% |
| 温度（工作） | 0°C 至 +49°C（+32°F 至 +120°F） |
| 电流（最大） | 报警：150 mA（数字部分 22 mA + 每个通电继电器 16 mA） |
| 继电器输出 | 在 5 至 24 VDC（阻性负载）下，干触点的额定电流为 0.001 至 1.0 A。 |
| 电压 | 12 VDC 标称 |
| 端子线尺寸 | 12 AWG 至 22 AWG（2.0 毫米至 0.65 毫米） |
| SDI2 接线 | 最大距离 – 电线尺寸（仅限非屏蔽电线）： 400 英尺 (137 m) - 22 AWG (0.65 mm) 1000 英尺 (305 m) - 18 AWG (1.02 mm) |
