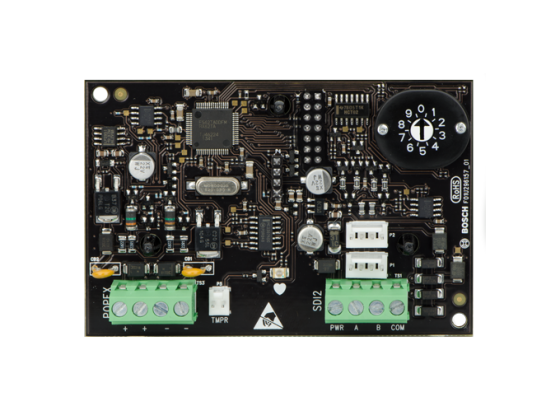

B299 POPEX总线驱动模块
型号:B299-CHI
规格:POPEX总线驱动模块
产品简介：B299 POPEX模块是 SDI2 兼容设备。此模块通过 SDI2 总线与报警主机通信，并支持 100 个 POPIT（保护防区输入应答器）设备。通过使用两对端子的单个扩展回路实 现。
系统概述
每个模块均安装在报警主机外壳或相邻的经认证外壳中。未来的系统扩展将非常经济，因为此模块通过支持 D9127TCHI POPIT 模块和 POPIT 探测器来支持防区扩展。POPIT 模块可以放置在此模块中双线数据扩展回路的任何位置。
- 使用 POPIT 为多达 100 个连接的可寻址启动设备提供点识别
- 监督连接到设备的电路完整性
- 扩展系统中的点数
- 紧凑的尺寸
- 互连接线连接器，便于安装
安装/配置说明
安装
使用安装螺丝和安装支架将模块安装到外壳的 3 孔安装模式 中。
接线
连接到模块时，使用标有 R、Y、G、B（PWR、A、B、 COM）的报警主机 SDI2 端子。将报警主机端子连接至标有 R、Y、G、B（PWR、A、B、COM）的模块端子。您还可 使用 SDI2 互连电缆。
兼容性
|
报警主机 |
B9512G-CHI/B9512GA-CHI（总共 6 个 B299 模块） B8512G-CHI/B8512GA-CHI（1 个 B299 模块） |
|
POPIT 设备 |
D9127T-CHI POPIT 模块 |
主要规格
| 尺寸 | 2.9 英寸 x 5.0 英寸 x 0.6 英寸（73.5 毫米 x 127 毫米 x 15.25 毫米） |
| 重量 | 11.2 盎司（0.30 千克） |
| 相对湿度 | +32°C (+90°F) 时为 5% 至 93% |
| 温度（工作） | 0°C 至 +49°C（+32°F 至 +120°F） |
| 当前的 | 待机：35 mA + 设备总电流 警报：35 mA + 设备总电流 |
| 电压（输入） | 12 伏直流 |
| 端子线尺寸 | 12 AWG 至 22 AWG（2.0 毫米至 0.65 毫米） |
| SDI2 接线 | 最大距离 – 电线尺寸（仅限非屏蔽电线）：200 英尺 (60 m) - 22 AWG (0.65 mm)、500 英尺 (152 m) - 18 AWG (1.02 mm) |
| POPIT 回路接线 | 最大电线长度：1800 英尺 (548 m) - 22 AWG (0.65 mm)、4600 英尺 (1402 m) - 18 AWG (1.02 mm) |
