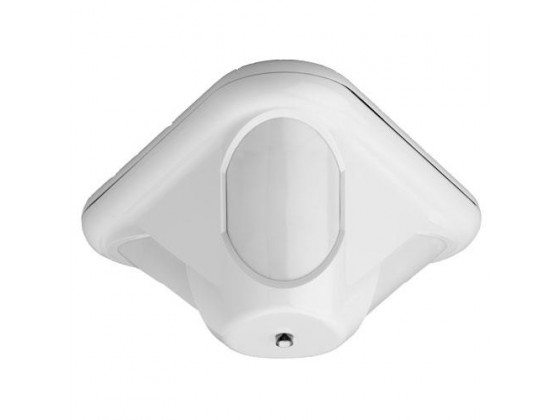

DS9370 吸顶双鉴探测器

型号:DS9370-CHI

规格:吸顶式全方位双鉴探测器

产品简介:吸顶式三技术探测器(微波/红外/人工智能),安装高度可达6.1米(20英尺)

DS9370 系列的每款三技术(TriTech® ) 被动红外/微波探测器型号均为360度探测器,它们采用多种处理技术,拥有优秀的捕获性能并消除了误报。 每种型号均可以安装在高度达 6.1 米(20 英尺)的天花板上。 借助三个可灵活调节的独立被动红外探测组件,DS9370 系列可在所有安装高度均实现完全覆盖,并且能够为特定区域定制探测范围。


基本功能

信号处理

同时激活两个保护区域时,探测器使用被动红外和微波技术来确定报警状态。

报警信号必须满足两种技术的信号要求才能激活报警。

一步探测技术(FSP

FSP实现了立即对人体目标做出回应,同时对其它来源的防误报能力丝毫不受影响。

FSP根据信号幅度、极性、斜率和周期来调节灵敏度,这使安装人员省去了针对应用场合选择灵敏度级别的麻烦。每个传感器单独对信号进行处理,并且两个传感器必须同时检测到报警才能激活报警继电器。

微波信号处理

自适应处理功能根据背景干扰进行调节。这有助于减少误报,同时保持优异的捕获性能。

微波监测

全面受监测的微波电路可以在微波子系统发生故障时提供单一技术覆盖。

测试功能

从任何角度和任何安装高度均可以看到高效LED指示灯和光管系统提供的步测指示。

报警记忆功能允许探测器闭锁报警LED指示灯,从而有助于做出响应。

远程LED步测控制功能允许用户在不需要访问探测器的情况下,使用切换式输入来启用或禁用LED指示灯。

  • 安装高度2.4 米至 6.1 米(20 英尺)
  • 光学镜头可灵活调节,确保完全覆盖,并可定制探测范围
  • 分离式外壳和底板,便于安装
  • 高效 LED 指示灯和光管系统,方便步测
  • 一步探测技术 (FSP)
  • 微波自适应处理
  • 360°x 14 米全方位探测范围


主要规格

设计 模块化底座和铰链式安装底座设计,让用户可以方便地在现场设置开关和布线。
尺寸 8.9厘米 x 17.8厘米 (3.5英寸 X 7英寸)
材料 高强度ABS塑料外壳
工作温度 FCC:+5 °C至+50 °C(41 °F至122°F) CCC/CE(不包括法国、英国):-10°C至+55°C(14°F至131°F) CE法国:5°C至+40°C(41°F至104°F)
防射频干扰(RFI) 当场强为50 V/m时,在26 MHz到950 MHz的范围内不会产生报警或不用设置临界频率。
高度范围 建议2.4米至6.1米(8英尺至20英尺)
位置 直接安装在天花板或安装至标准的10.2厘米(3.5英寸)八边形电气接线盒中。
报警 C型固态继电器,电气额定值(直流阻抗负载):2.8 W,100 mA,28 VDC。
防拆开关 护盖和天花板防拆。常闭(装有护盖)防拆开关。触点电气额定值:28 VDC,100 mA,3 W(最大)。
电流 12 mA(待机),20 mA(报警)。最大24 mA
电压 9 VDC至15 VDC

DS9370-CHI 数据表

DS9370-CHI 安装手册

DS9370-CHI 3C证书请联系业务员索取!
