一、 DS7400Xi主机硬件的安装
1、拿到一套新的DS7400Xi主机时，先把7400主板卡在7400机箱上部的机箱卡槽里，如下图。

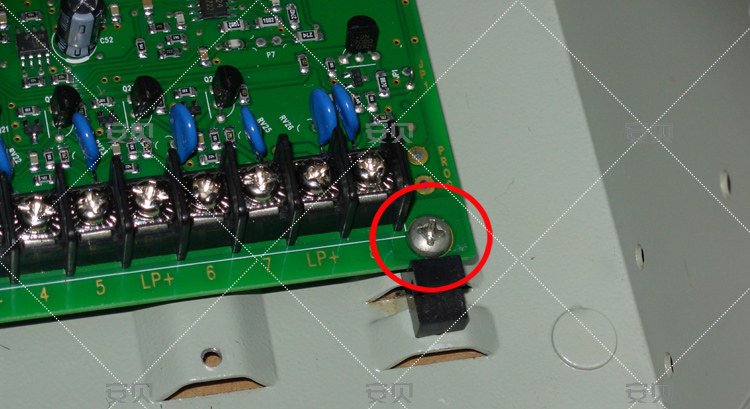

2、附带的零件包里有4个黑色的塑料固定卡件，把主板固定在塑料固定卡件上，塑料固定卡件固定在机箱突起的部位，用螺丝穿过主板和固定件的孔，检查安装平稳后把主板固定并拧紧螺丝，如下图。

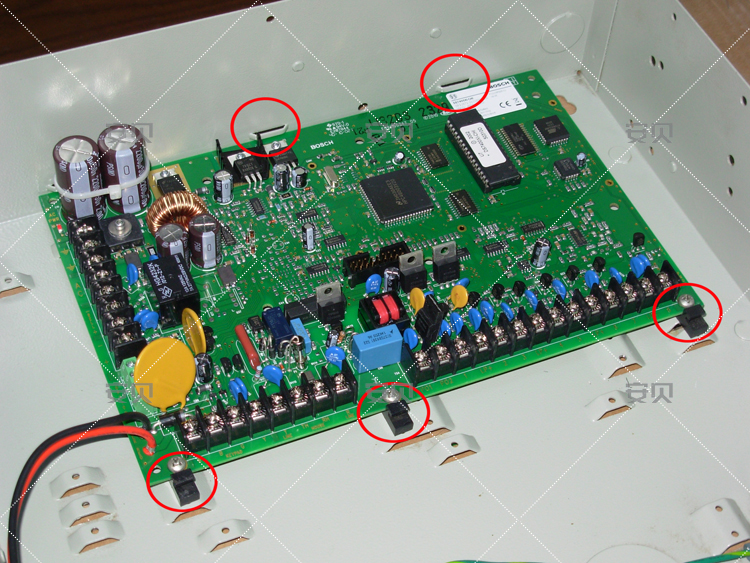

3、确保主板安装牢固，不会有松动现象，参看下图。
4、DS7400Xi自带1-8个防区不管是否使用，都要串接一个2.2K电阻，两个防区共用一个公共端（LP+），参见下图。

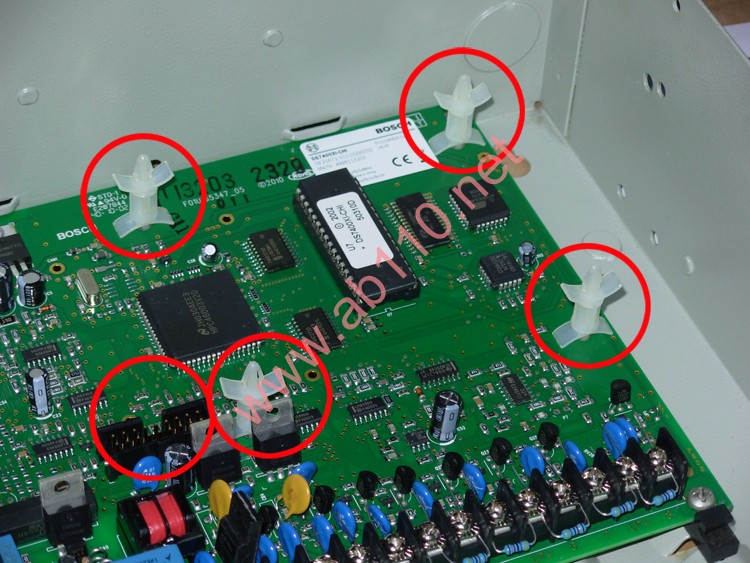

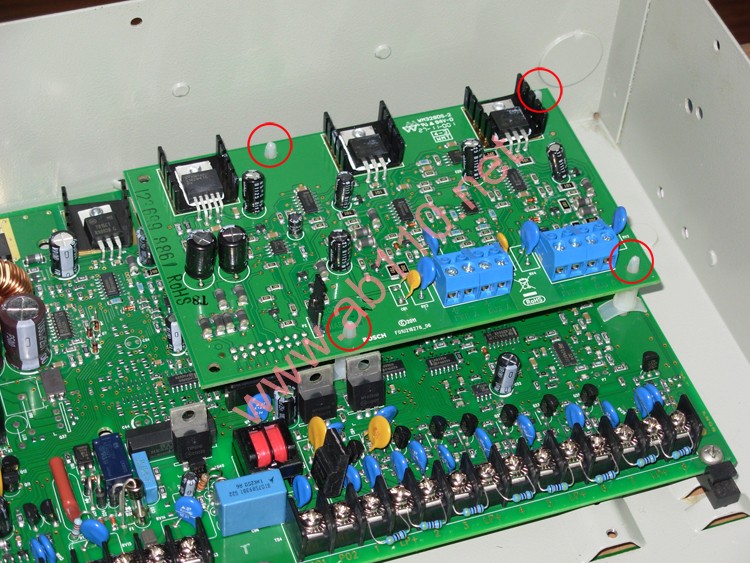

5、把DS7436包装盒内的白色塑料卡子固定在DS7400Xi主板上，然后把DS7436总线驱动器固定牢固，参看下图。

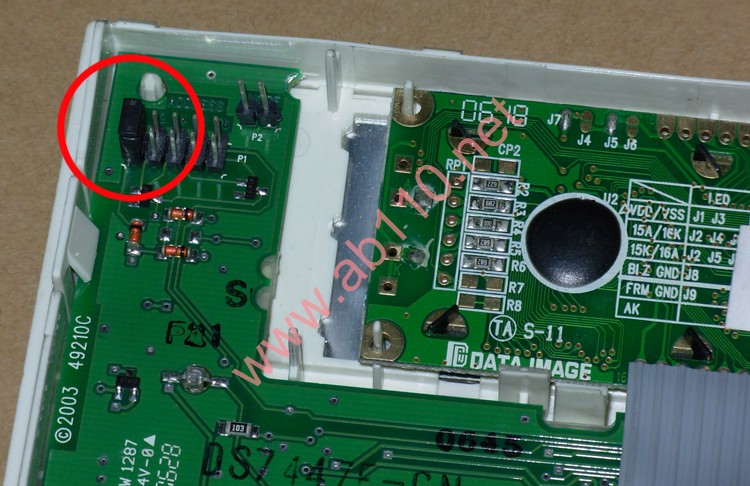

6、DS7447E键盘使用前请先设置键盘地址，第一个键盘就设置为1（把跳线帽插上），DS7447V3键盘地址拨码到地址1，参看下图。
7、DS7400Xi主机编程
调试编程前建议先连接主机DS7400Xi、键盘DS7447、总线驱动器DS7436这三个设备，不要将扩展模块和探测器接入主机，将主机编程调试好后，再将扩展模块和探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
编程举例：一个简单的周界报警系统需要安装36对对射，使用36个DS7457i地址模块，所有防区都为立即防区，只使用了以下设备：DS7400Xi + DS7447 + DS7436(DS7430) + DS7457I。
确认接线无误后主机通电，首先第一点，不管是否新机器或用过一段时间，请都将其恢复出厂值：
在撤防状态，9876#0 进入编程，
4058 01# 听到一声响后
按※ 键3秒 退出编程。
9876#0 进入编程
0039 03# 设置第9防区为立即防区
接着03# ……… 这样一直按36次03#（含第一个） ，
按住※键3秒 退出编程
如果需要其他联动等功能也可以同时进行编程，具体看后面说明。
二、 DS7457i单防区地址模块的安装

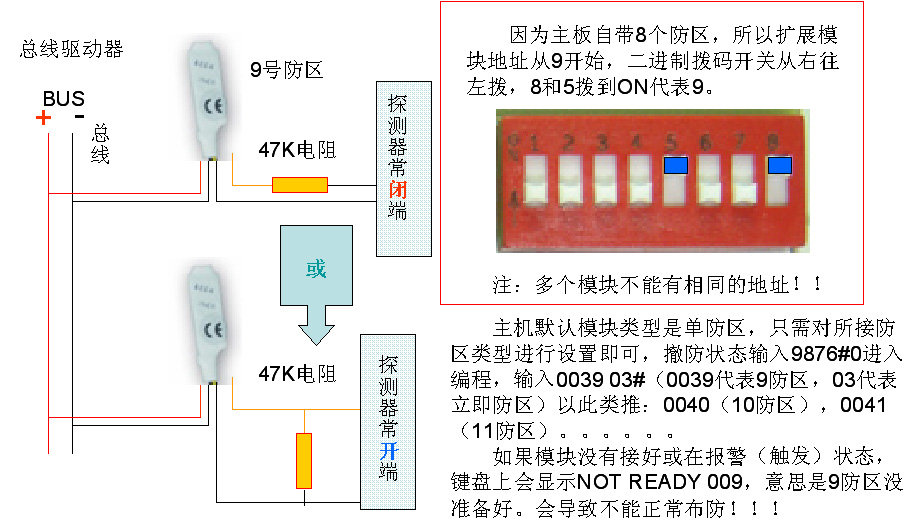

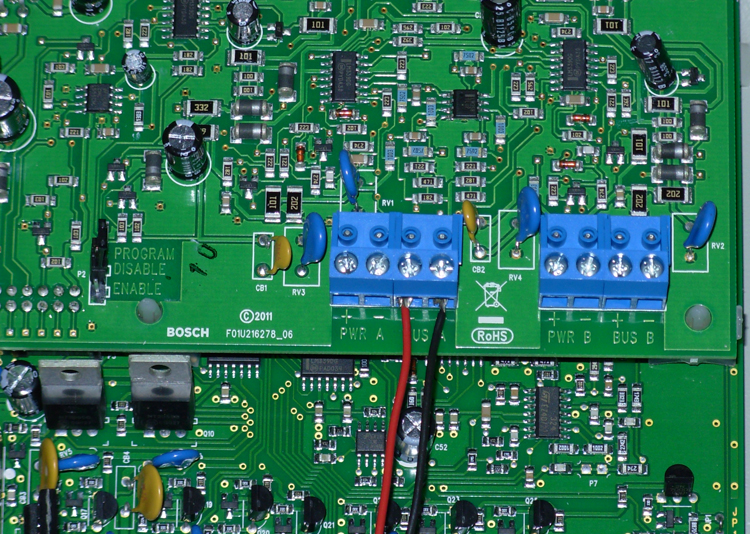

在DS7436总线口BUS接上地址模块，红线接 + ，黑线接 - ，因为主机自带8个有线防区，所以扩展模块的地址拨码从9开始，DS7457的黄黑线之间必须要串接47K的电阻，详见下图（如果是第一次使用，可先将单个模块接到主机上测试熟悉）。
注意：待机时要保证模块黄黑两线间有47K电阻值，不然就是触发（报警）状态！

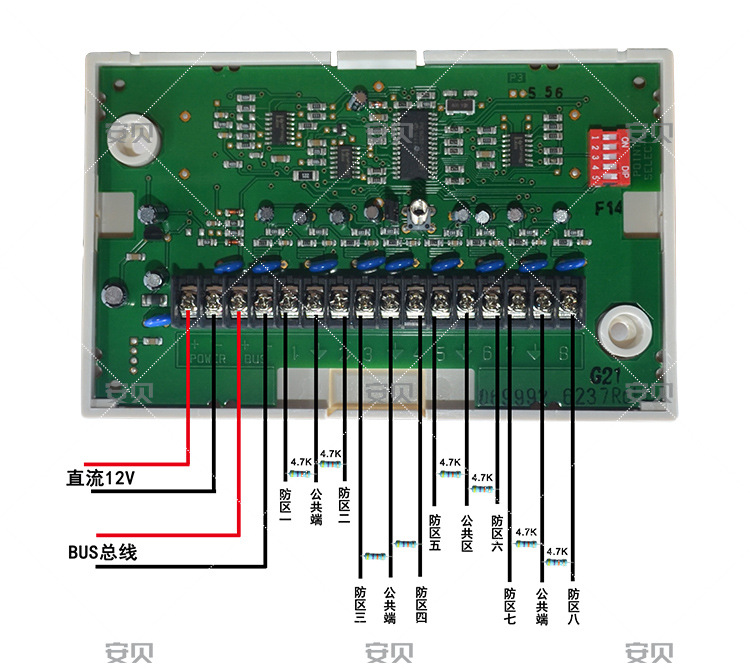

三、 DS7432八防区模块的安装与调试
DS7400Xi版本V4主机最多可接30个DS7432模块；一个DS7432模块在主机里占用8个防区，地址1对应主机9到16防区，地址2对应主机的17到24防区，以此类推。
编程举例：一个DS7400主机下接了3个DS7432模块，所有防区都为立即防区；
1、设置模块地址为1、2、3；
2、设置模块类型：9876#0 进入编程，
0419 11# （0419代表9和10防区，11代表是7432八防区模块）
0420 11# （0420就是11和12防区，以此类推）
。
。
0430 11#
2、设置防区类型：0039 03# （设9防区立即防区）。
0040 03# （设9防区立即防区）
以此类推。
四、 DX4010串口转换模块安装与调试

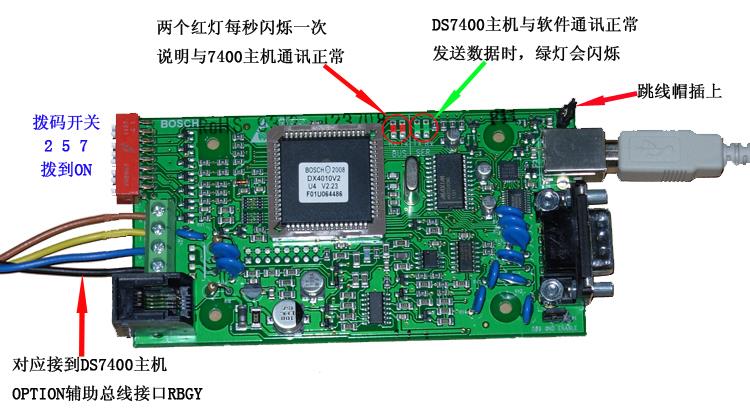

第一步：设置DX4010串口转换模块，参看图11。
首先把拨码的开关2、5、7拨到ON，把右上角的跳线帽插上（靠近USB口），该跳线帽插上后能使红绿指示灯显示通讯状态；如果DX4010两个红灯每秒闪烁一次说明与7400主机通讯了，DS7400主机与软件通讯正常发送数据时，绿灯会闪烁。
针对DX4010的主机编程：
撤防状态下，在键盘上输入9876#0进入编程状态，输入4019 18#，4020 25#，按*号键3秒退出编程。
五、DS7400主机与键盘、辅助设备之间的连线示意图，参见下图。
六、 CMS7000报警软件设置：

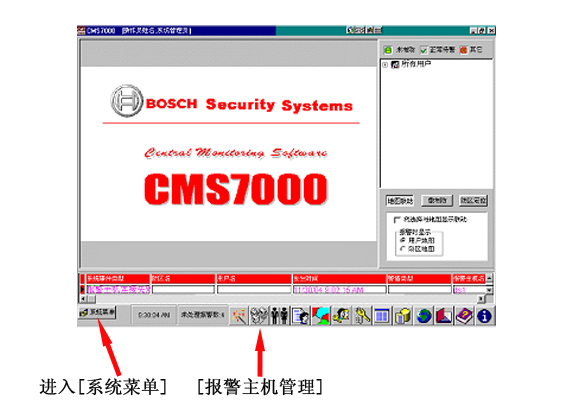

软件设置方法：正确安装软件后，进入软件，用户名：默认的系统管理员，密码为空，点确定后进入：

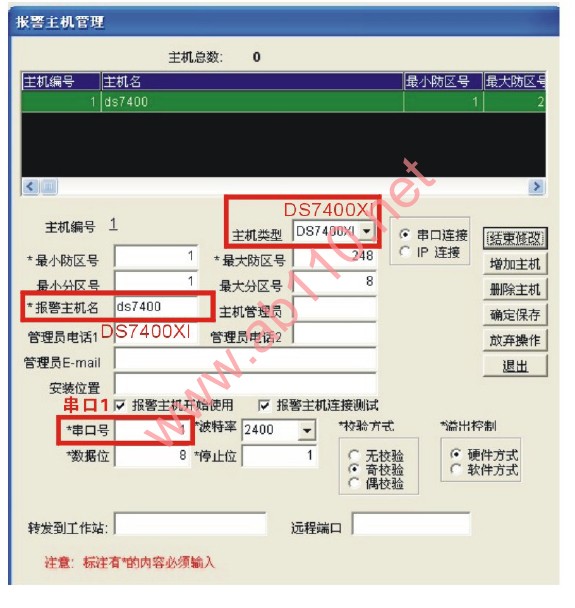

1、[系统菜单]---- [报警主机管理]--- [报警主机参数设置]（如下图），点开始修改，选择主机类型为DS7400Xi，报警主机名DS7400（可任意写），串口号改为1（必须改为与DX4010相连的COM口），只需要设置标有红字的三项，其它全部采用默认的，设好后点[结束修改]---[确定保存]---[退出]。
2、[系统菜单]---[用户防区管理]---[用户及防区管理]，在上面的用户参数设置中，输入基本资料信息，点结束修改，确定保存；在下面的防区参数设置中，点开始修改，选择防区类型（DS7400盗警），报警主机（DS7400），主机分区（1），主机防区（9）防区地图（事先做好的BMP格式电子地图图片），报警点位置（第1号围墙对射，如下图所示），然后点结束修改---确定保存---退出。

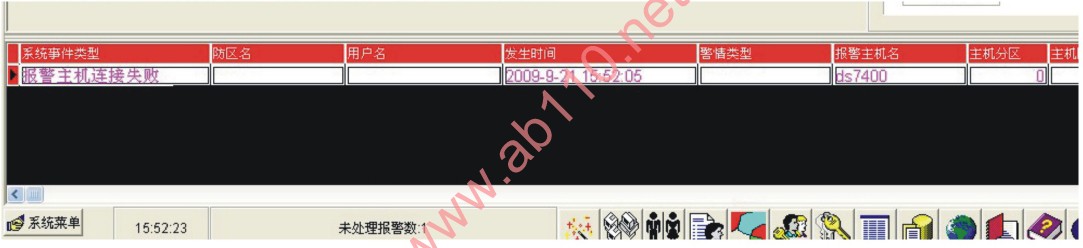

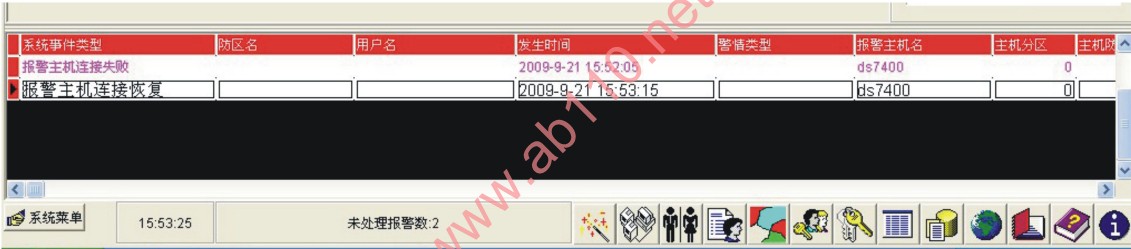

如果DX4010与软件没有通讯上，软件会显示“报警主机连接失败”

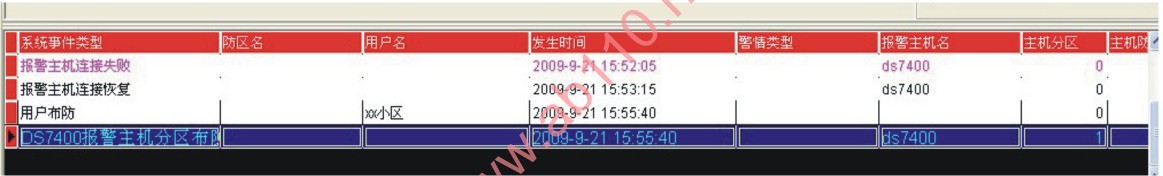

DX4010与软件通讯成功时，软件会显示“报警主机连接恢复”，用键盘进入布撤防，会显示以下内容，表示DS7400已经与软件通讯成功

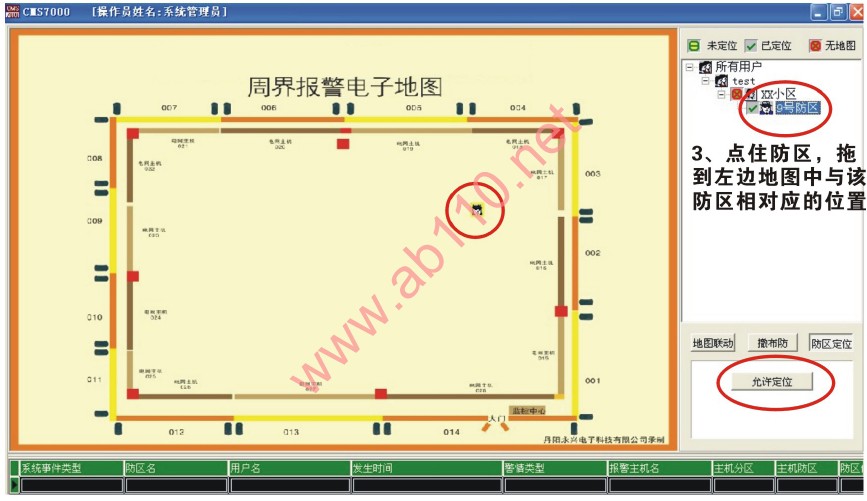

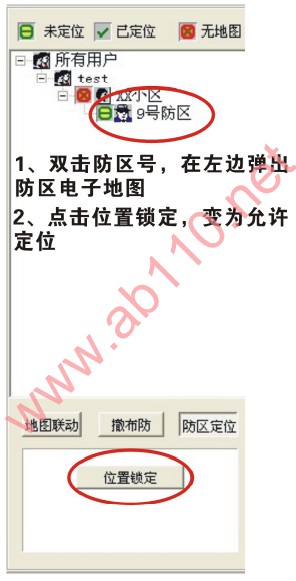

3、电子地图的设定
七、DSR-32C联动模块的设置方法
案例一： DS7400与DSR-32C相连，不接CMS7000软件

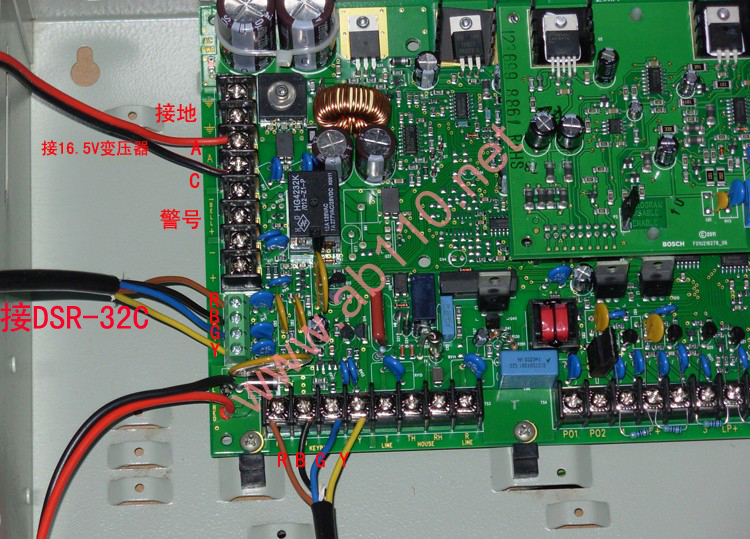

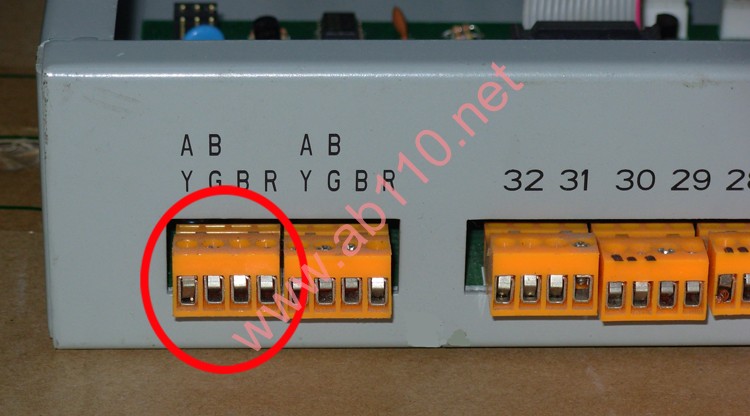

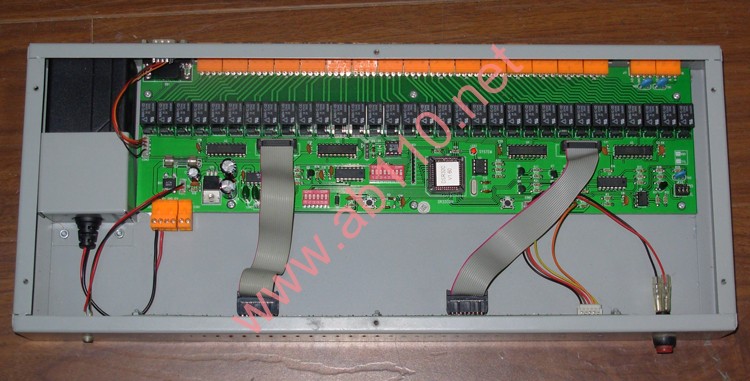

把DSR-32C的AB端口RBGY与DS7400主板的OPTION辅助总线端口相连接，在主机撤防状态下，键盘上输入9876#0，进入编程状态，输入4019 17#，4020 30#，按*号键3秒退出编程状态，DSR-32C面板上TX 和RX在闪烁，表示DSR-32C与DS7400通讯成功；DSR-32C出厂时默认是一对一输出，报警联动后需要按住复位键盘手动复位；比如第9防区出厂默认对应第9路继电器输出。

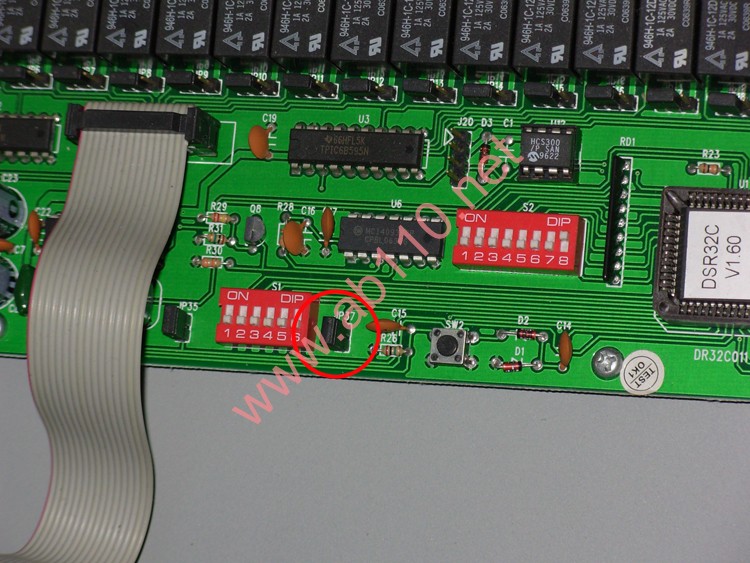

如果想报警联动后DSR-32C能自动复位,需要把DSR-32C主板上的J37的短路帽打开,这样报警输出3秒后会自动恢复，见下图
案例二： 采用CMS7000软件报警，可以由软件控制DSR-32C

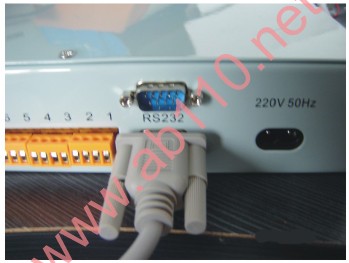

用DSR-32C自带的串口线连接到电脑的COM口

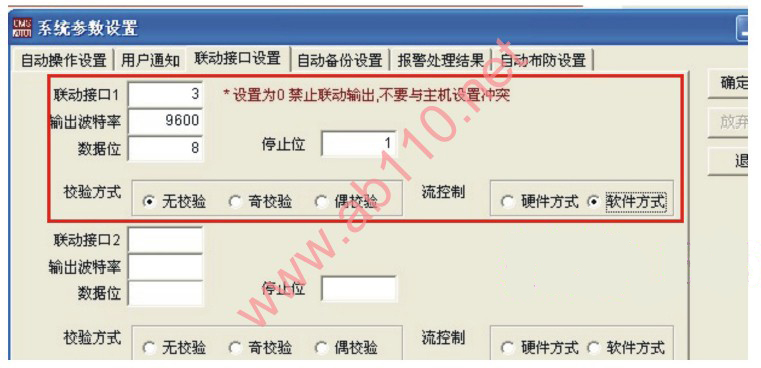

1、系统菜单---参数设置---系统参数设置，点联动接口设置，如下图DSR-32C接在电脑哪个COM口上，就在联动接口1的地方输入几，其余的按图中红色部分填写，保存退出。

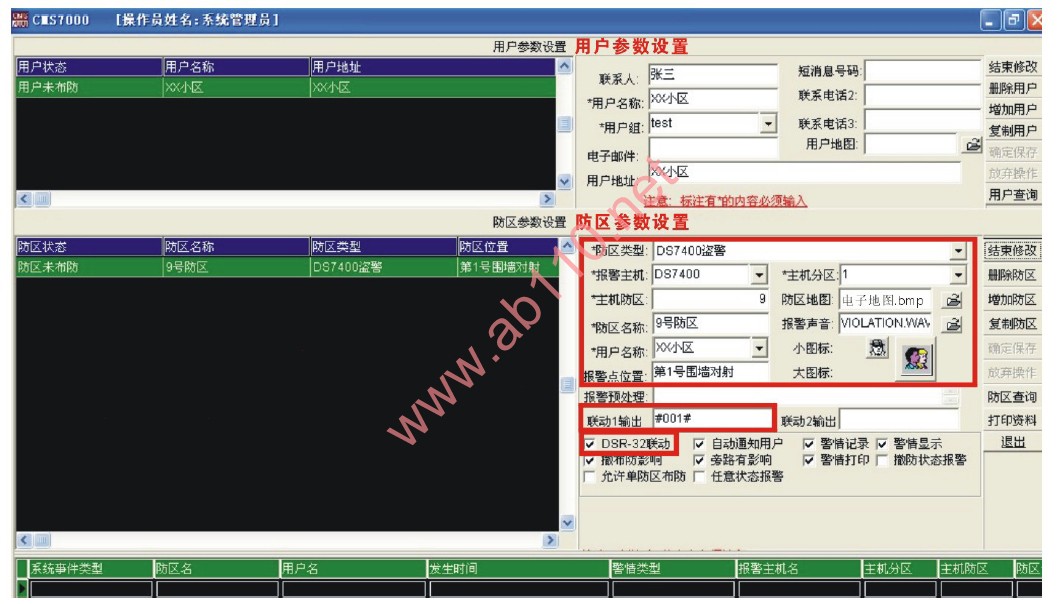

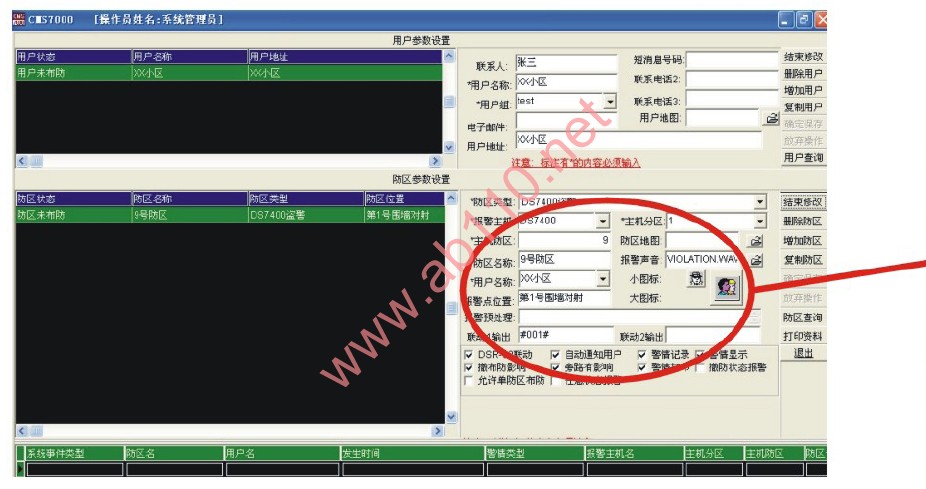

2、系统菜单---用户防区管理---用户及防区管理，防区参数设置中，选择需要联动的防区，比如第9防区，然后在联动1输出的地方输入你希望第9防区报警后在32路继电器联动模块上第几路有联动输出，然后前后加#号键，并在下面DSR-32C联动前打勾，如图中所示表示第9防区报警后，会在32路联动模块的第1路输出联动信号。
（放大见下图）：
