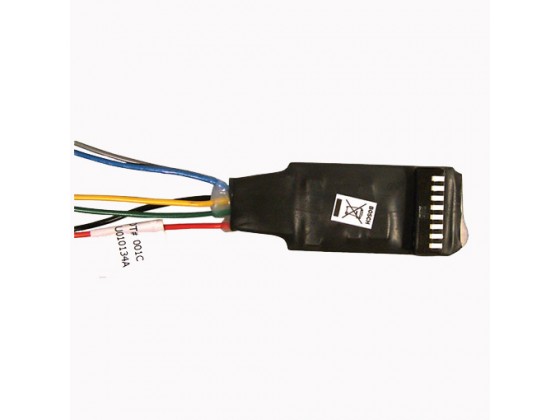

MT1-1 单防区输入模块
型号:MT1‑1
规格:MT系统单防区模块
产品简介：MT系统单防区输入模块
MT1‑1 是单输入模块，连接到多用户转换器的 RS‑485 总线。 它适合安装光电探测器等室外设备。
安装/配置
布线注意事项
RS‑485 总线布线
对于 RS‑485 总线连接，应使用至少 1.0 毫米 (17 AWG) 的 屏蔽式双绞线。 从 MTGW 至一个设备，RS-485 总线连接的长度为 1200 米（3900 英尺）。 如果 MT1‑1 是 RS‑485 总线上的一个设备，请您在两根 RS‑485 总 线导线之间并行安装 120 Ω 终端电阻。
设备布线
按照设备安装说明指定的方式进行布线。 使用 47 kΩ 终端 电阻端接传感器回路。
| 电压： | 8 VDC 至 25 VDC |
| 电流： | 报警：65 mA；待机：5 mA |
| 环境保护： | 供室内或室外使用 |
| 相对湿度： | 90%，无冷凝 |
| 工作温度： | -10°C 至 +50°C（+14°F 至 +122°F） |
| 存储温度： | -10°C 至 +55°C（+14°F 至 +131°F） |
| 主体尺寸： | 65 毫米 x 25 毫米 x 7 毫米 （2.4 英寸 x 0.9 英寸 x 0.3 英寸） |
| 引线尺寸： | 130 毫米（5.25 英寸）长 |
